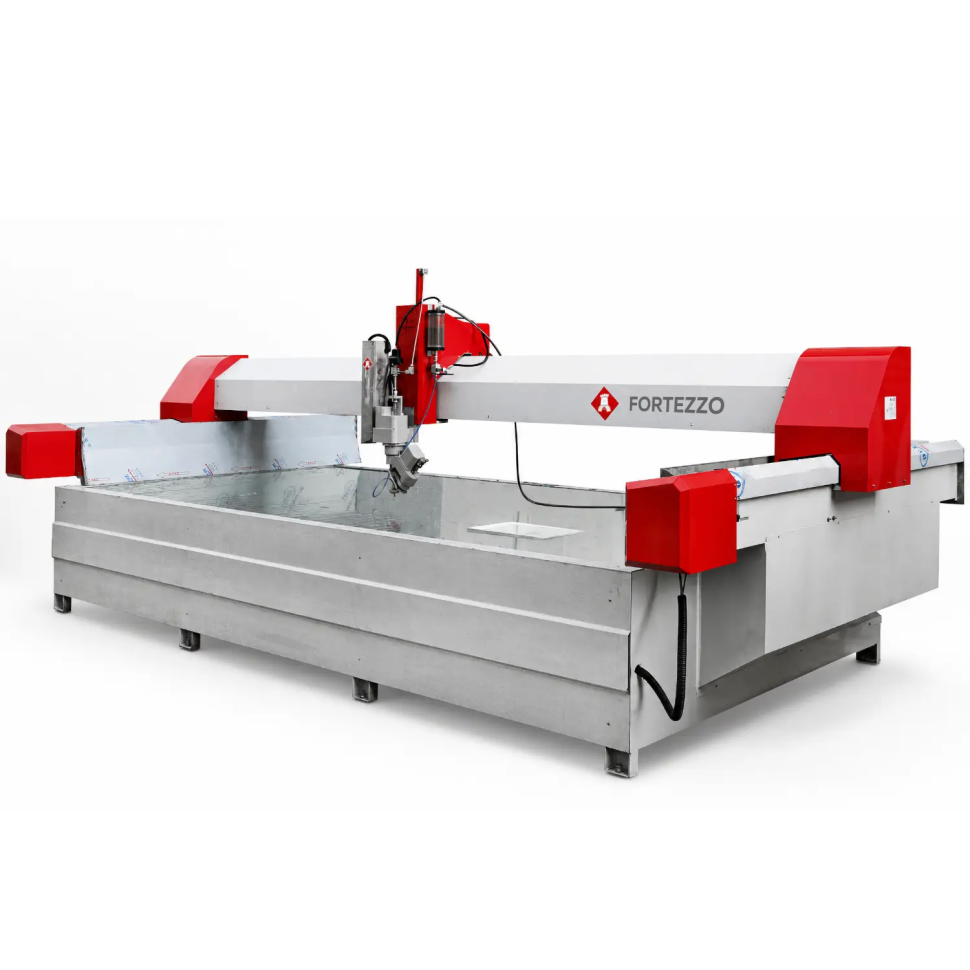

Гидроабразивный станок Fortezzo WaterJet 4020

Fortezzo WaterJet 4020 — гидроабразивный станок с рабочим полем 4200 × 2200 мм для раскроя керамогранита, натурального и спечённого камня, керамики и стекла. Струя воды с абразивом режет без нагрева и вибрации, поэтому кромка выходит чистой даже на хрупких и дорогих материалах: без сколов, микротрещин и термических напряжений.

Что умеет

• Фигурный рез любой сложности по CAD-чертежу: столешницы с вырезами под мойку, радиусные элементы, мозаичные панно, врезки и стыковка slabs-форматов.
• Раскрой плит толщиной до 130 мм — от тонкого керамогранита 6 мм до массивных слэбов и заготовок из натурального камня.
• Точность реза ±0,1 мм и повторяемость ±0,05 мм — детали стыкуются без подгонки.
• Скорость реза до 1,5–2 м/мин в зависимости от материала и толщины.

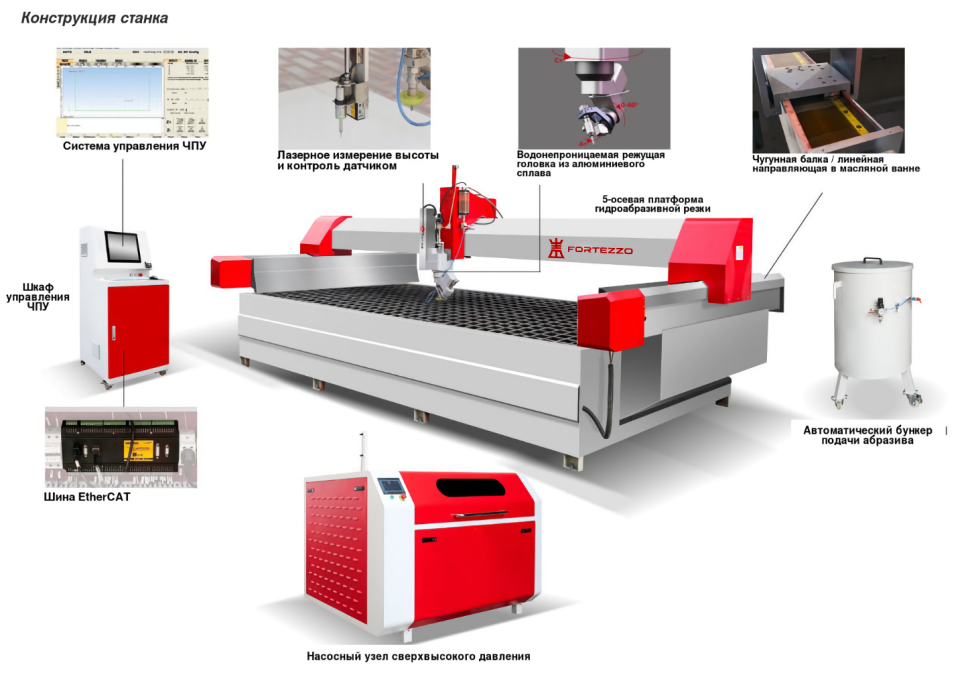

Конструкция

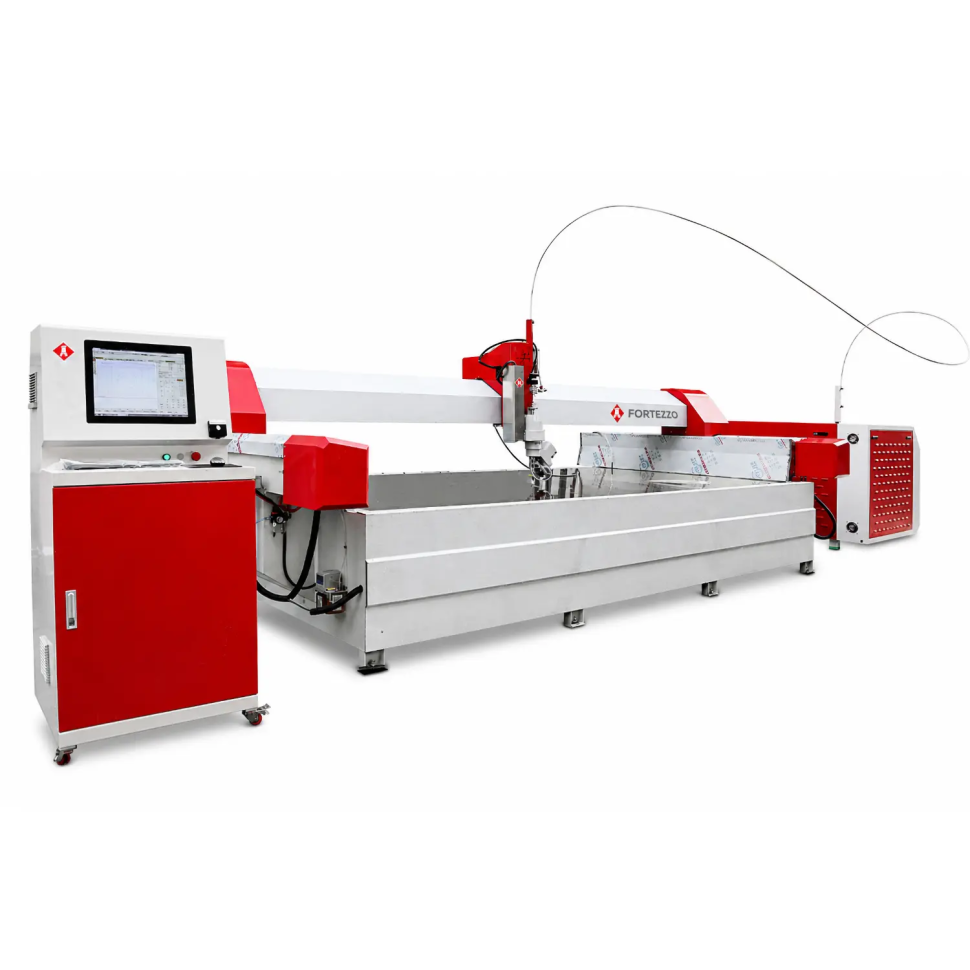

Мостовая (портальная) компоновка: жёсткая рама держит геометрию на всём поле 4,2 метра. Ход осей — 4000 мм по X, 2000 мм по Y и 130 мм по Z. Система сверхвысокого давления с усилителем подаёт воду с абразивом на режущую головку; позиционирование контролируется лазерным сканером. Пятиосевая головка режет под углом и снимает фаску за один проход.

Кому подходит

Камнеобрабатывающим цехам, производителям столешниц и изделий из керамогранита, мастерским мозаики и интерьерного декора — везде, где нужен точный фигурный рез твёрдых материалов без сколов и доработки кромки.

Характеристики

• Рабочий стол: 4200 × 2200 мм
• Ход осей X / Y / Z: 4000 / 2000 / 130 мм
• Максимальная толщина реза: 130 мм
• Точность реза: ±0,1 мм, повторяемость ±0,05 мм
• Скорость реза: до 1,5–2 м/мин
• Материалы: керамогранит, натуральный и спечённый камень, керамика, стекло
• Насос: усилитель 37 кВт, рабочее давление 300–380 МПа (пик 420 МПа)
• Питание: 380 В, 50 Гц
• Габариты станка: 5500 × 2800 × 2015 мм

Поможем с доставкой, пусконаладкой и обучением оператора — напишите в чат или позвоните.

Насос высокого давления

В стандартной комплектации — система сверхвысокого давления HS-420MPa: гидравлический усилитель с мультипликацией 20:1, рабочее давление 300–380 МПа, пиковое — 420 МПа. Мотор 37 кВт, расход воды до 3,7 л/мин, водяное сопло до 0,33 мм, гидробак на 140 л. Давлением управляет частотный масляный насос — точное поддержание режима и экономия электроэнергии; плавный пуск и система раннего предупреждения берегут узлы от аварийных остановок.

ЧПУ и электроника

• Стойка ЧПУ NcStudio с сенсорным экраном: принимает DXF и распространённые форматы — чертёж из любого CAD загружается напрямую.
• Промышленный управляющий компьютер, устойчивый к вибрации, пыли и помехам цеха.

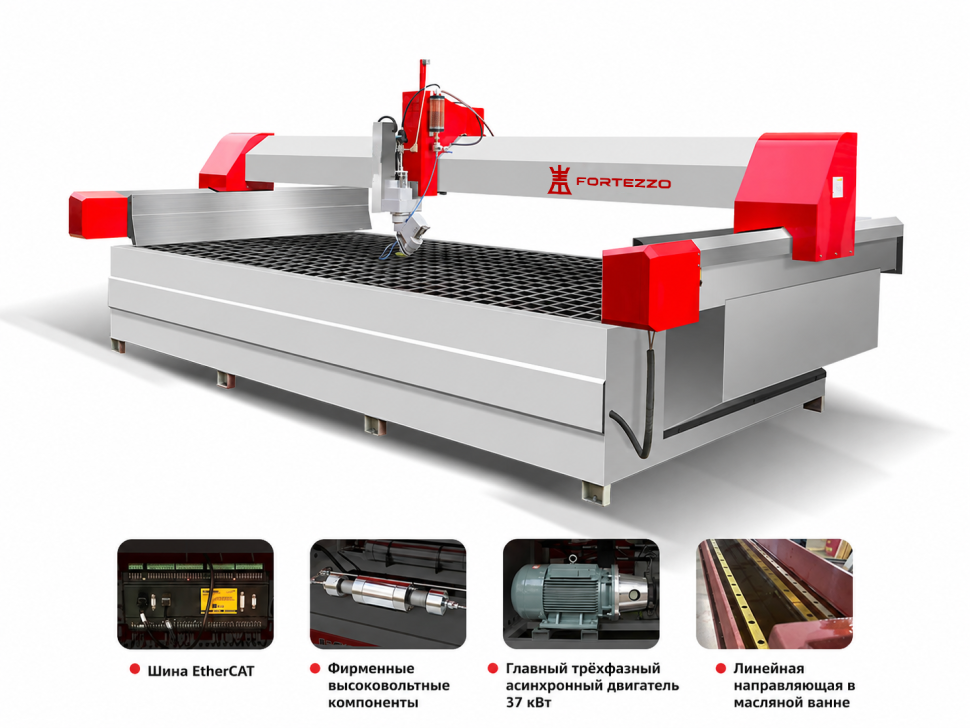

• Шина EtherCAT и сервоприводы с абсолютными энкодерами: после отключения питания станок продолжает рез с места остановки, без поиска нуля.
• Чугунная траверса держит геометрию годами; направляющие работают в масляной ванне — выше точность и ресурс.

Опции

• 5-осевая режущая голова — рез под углом и фаска за один проход.
• Поворотный стол 0–90° (лёгкая или усиленная версия с двумя гидроцилиндрами) — упрощает загрузку слэбов и очистку ванны от абразивного осадка.
• Позиционирование по камере или лазерному щупу: камера — быстрое базирование для серийных раскроев, щуп — точный обмер нестандартных заготовок и врезок.
• Защитные кожухи — прозрачные экраны от брызг и абразива.
• Охлаждение на выбор: воздушное, водяное или масляное — под климат помещения.

Требования к воде

Ресурс сопла и уплотнений насоса высокого давления напрямую зависит от качества воды, поэтому перед пуском её нужно подготовить:

• Механическая фильтрация каскадом — обязательна для любой воды: 5–10 мкм → 1 мкм → финишный картридж 0,45–1 мкм перед насосом.
• Умягчение — при жёсткости выше ~1–2 °Ж ставится ионообменный умягчитель: соли жёсткости изнашивают сопло и клапаны усилителя.
• Солесодержание — ориентир до 200–300 мг/л; при высоком TDS добавляется обратный осмос с подмесом. Полностью обессоленную воду (дистиллят, чистый деионизат) в насос подавать нельзя — она агрессивна к металлу.
• Подача — стабильные 2–4 бара на входе (при слабом водопроводе — накопительный бак с подкачкой), температура воды до ~25 °C.
• Слив — отработанный абразив из ванны утилизируется как шлам; напрямую в канализацию его не сливают.

Точную схему водоподготовки подбираем по анализу вашей воды — поможем с комплектом при покупке станка.
